限幅器的簡單介紹

點擊數：73262018-07-23 09:22:12　來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線

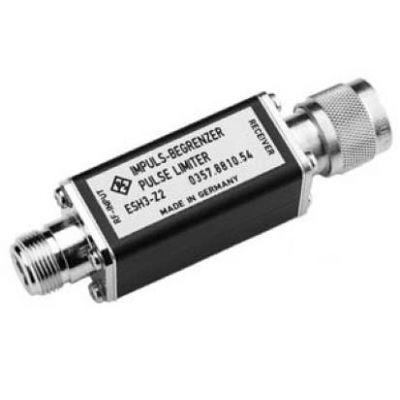

限幅器（Limiter）是指能按限定的范圍削平信號電壓波幅的電路，又稱削波器。限幅電路的作用是把輸出信號幅度限定在一定的范圍內，亦即當輸入電壓超過或低于某一參考值后，輸出電壓將被限制在某一電平（稱作限幅電平），且再不隨輸入電壓變化。

限幅電路的作用主要分為以下三點：

①整形，如削去輸出波形頂部或底部的干擾。

②波形變換，如將輸出信號中的正脈沖削去，只留下其中的負脈沖。

③過壓保護，如強的輸出信號或干擾有可能損壞某個部件時，可在這個部件前接入限幅電路。

限幅電路的分類

一、限幅電路按功能分為上限限幅電路、下限限幅電路和雙向限幅電路三種。

1、在上限限幅電路中，當輸入信號電壓低于某一事先設計好的上限電壓時，輸出電壓將隨輸入電壓而增減；但當輸入電壓達到或超過上限電壓時，輸出電壓將保持為一個固定值，不再隨輸入電壓而變，這樣，信號幅度即在輸出端受到限制。

2、下限限幅電路在輸入電壓低于某一下限電平時產生限幅作用。3、雙向限幅電路則在輸入電壓過高或過低的兩個方向上均產生限幅作用。

二、限幅器按電路構成分為二極管限幅電路和三極管限幅電路。

1、二極管限幅電路是利用了二極管的鉗位作用來實現削波限幅的。

2、三極管限幅器是利用三極管的截止和飽和特性也可構成限幅電路，這類電路還兼有放大作用。為了滿足一些較高的結束要求，還可以用集成運放構成限幅電路。
