電源線傳導騷擾測試（CE）

點擊數：62662018-06-05 09:30:50　來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線

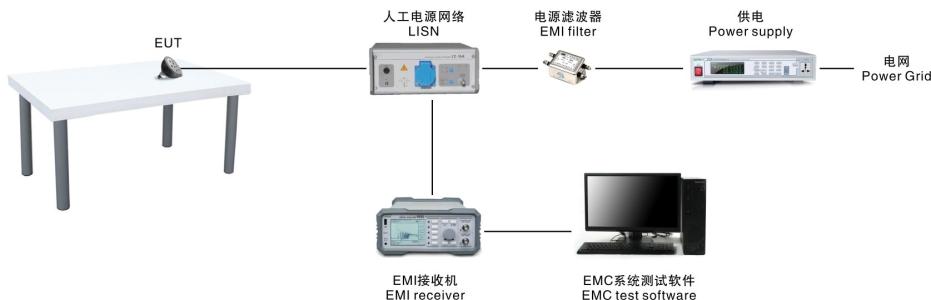

  電源線傳導騷擾的測試，盡管不同產品由不同標準進行進行規定，但基本方法是一樣的，由人工電源網絡（AMN或稱線路阻抗穩定網絡LISN）和EMI測試接收機組成，其中人工電源網絡可以在給定頻率范圍內，為騷擾電壓的測量提供標準規定的50歐姆阻抗，并使受試設備（EUT）與電源相互隔離。

民標的電源線傳導騷擾電壓測試，一般需要使用（50μH+5Ω）//50Ω或者50μH//50歐姆的V型人工電源網絡。

在實際測試時，受試物在上電期間可能會產生很強的瞬態信號，可能會沖擊并損壞測試接收機的RF輸入端口，因此一般需要在AMN和接收機之間串一個能抑制瞬態信號的脈沖限幅器。如果受試物電流過大（例如大于400A）或者無法使用AMN進行測量時，可以使用CISPR 16-1-2規定的高阻抗電壓探頭進行測量。
