為什么要做傳導騷擾測試？

點擊數：59482018-01-26 09:30:43　來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線

傳導騷擾是用來衡量電子產品在運行過程中對整個電網發送電子干擾信號大小的一個概念。所有的電子產品在用電時都會對電網發出干擾信號，如果干擾信號過大，就會影響整個電網的電用質量，從而干擾到其他電器的正常運行。因此，大多數國家要求電子產品的傳導騷擾指標都要符合相關標準的規定。

1 電源端口傳導騷擾測試

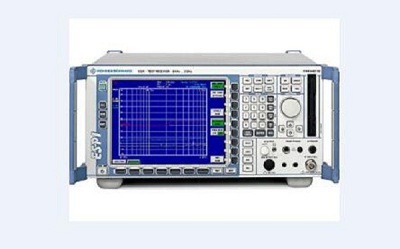

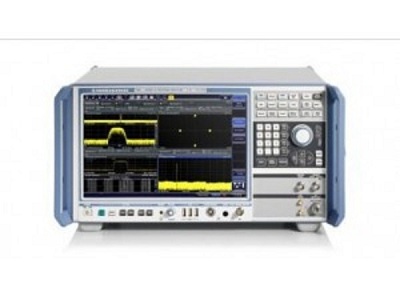

電源端口傳導騷擾測試系統主要由EMI測試接收機、人工電源網絡（LISN）和專用測試軟件組成。其中人工電源網絡的作用有：①為EUT提供一個電網通路；②耦合傳導干擾到接收機；③提供一個50Ω的阻抗匹配。4阻止EUT產生的射頻電磁騷擾進入電網。接收機可通過不同的檢波方式測量騷擾信號，并由專用測試軟件輸出測試結果。

測試時，人工電源網絡的輸出端子與受試設備端子應相距0.8m，并用長為0.8m的電源電纜連接。臺式受試設備距離水平接地板0.8m，落地式設備距離水平接地板0.12m。墻面和地面要放置接地金屬板，EUT距離垂直接地金屬板0.4m。

2 負載端子傳導騷擾測試

測量EUT負載和控制端的騷擾信號時，或被測物無法接入LISN的一些場合（如EUT電流大于100A），需要使用電壓探頭。

傳導騷擾測試，通常也會被稱為騷擾電壓測試，只要有電源線的產品都會涉及到，包括許多直流供電產品，另外，信號/控制線在不少標準中也有傳導發射的要求，通常用騷擾電壓或騷擾電流的限值（兩者有相互轉換關系）來表示受試設備（EUT）對周圍環境所產生的干擾。與輻射發射測試相比，傳導騷擾測試需要較少的儀器，不過，－種很重要的條件是需要一個2m×2m以上面積的參考接地平面，并超出EUT邊界至少0.5m。因為屏蔽室內的環境噪聲較低，同時屏蔽室的金屬墻面或地板可以作為參考接地板，所以傳導騷擾測試通常在屏蔽室內進行
