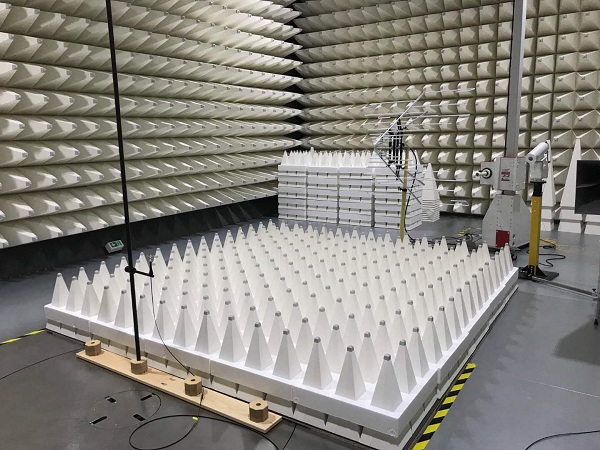

EMC電波暗室又稱電波消聲室或電波無反射室，是在由金屬材料制成的屏蔽室基礎上，在內壁安裝電波吸收器，使外部電磁干擾不能進入室內且無內壁反射的影響，電波暗室是電磁兼容試驗最理想的測試場地，其優點是它可以模擬無反射和無電磁污染的自由空間條件。電磁兼容試驗是驗證電子設備電磁兼容設計的合理性及最終評價電子設備質量的手段。為了科學地評價電子設備的電磁兼容性，必須對各種干擾源的干擾發射量、干擾傳遞特性以及電子設備的干擾敏感度進行定量測定。通過定量測定，可以鑒別產品是否符合電磁兼容性標準或規范；找出產品設計及生產過程中在電磁兼容性方面的薄弱環節，為用戶安裝和使用產品提供相關的數據。因此，電磁兼容性測試是電子設備研制、生產過程中不可缺少的重要環節。

EMC電波暗室是用吸波材料來制造一個封閉空間，這樣就可在暗室內制造出一個純凈的電磁環境，以方便排除外界電磁干擾。電波暗室主要材料是納米吸波材料，另外測試電子產品電磁兼容性時，由于頻率過低也會采用鐵氧體吸波材料。

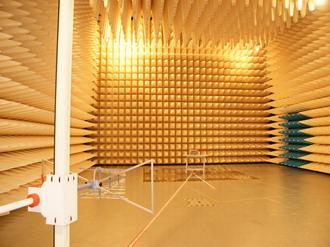

天線測試暗室采用全金屬雙層屏蔽結構，屏蔽殼體尺寸為：25m×15m×15m。內壁安裝吸波材料長度高達1.6m，低頻吸波性能良好，上限工作頻段可到40GHz。內部安裝的自動天線測試系統可以高效地完成：天線(包括無源單口徑天線、無源陣列天線、有源相控陣列天線等)的平面近場測量、柱面近場測量和遠場收發可互換的雙向測量，還可用于脈沖天線的測量。其中平面近場測量的有效掃描范圍為可達9m×9m。為了確保暗室的性能，暗室場強探測應在盡可能的整個頻帶內進行，在測試區內整個頻帶上的場強鋸齒形起伏變化應加以標注，多次匹配調整收發極化時在整個頻帶內記錄下來的信號起伏小就說明了暗室的性能比較好。
