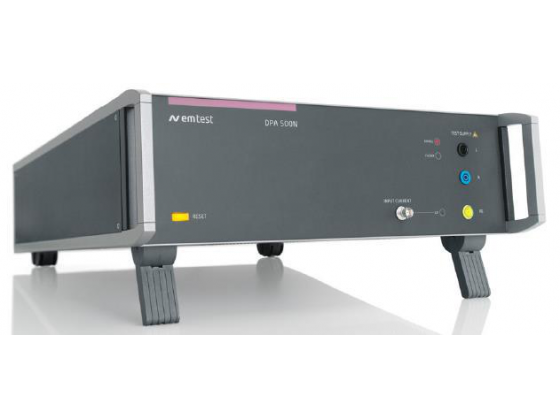

DPA 500N諧波和閃爍測試數字功率分析儀

符合下列標準：

應用：

諧波和諧間波是由現代電子功率調整模塊引起的，這些用于控制負載和減小功耗的非線性模塊是供電系統中諧波電壓的來源。

負載電流的變化會引起電壓波動，從而導致照明系統的亮度和光譜產生變化。閃爍是指這種燈光刺激對視覺產生的不適感受，閃爍需要被限制到最小。

DPA 500N 諧波和閃爍分析儀適用于單相被試設備。

特點

1、實時采集數據

2內置硬盤儲存數據

3、位A / D 轉換器

4、輸入電流范圍寬

5、輸入電壓范圍寬

6、內置閃爍阻抗

7、高端分析功能

8、USB 接口用于遠程控制和數據傳輸

優點：

全認證級諧波和閃爍分析儀

DPA 500N 是一臺全認證級的諧波和閃爍分析儀，它滿足最新版IEC / EN 61000-3-2， IEC / EN 61000-3-3 和JIS C 61000-3-2 標準要求。

同時符合IEC / EN 61000-4-7:2002 和Am.1:2008(A 類儀器)及IEC / EN 61000-4-15:2003 標準要求。

基于實時內核技術，并配備了內置硬盤的DPA 500N，可以無間隙無重疊地連續記錄所有的測量數據。通過數字PPL(鎖相環)，矩形測量窗口能夠與供電頻率(50 Hz 或60 Hz)的每一組(包含10 或12 個周期)保持同步。寬量程的輸入電流(最大50 A)避免了量程切換引起的數據丟失。

被試設備的分類可以在測量前或測量后的任意時段進行選擇。在試驗過程中，也可以實時測量交流純凈電源的輸出電壓及電流值。在進行閃爍測量時，DPA 500N 將自動選擇內置閃爍阻抗，這一功能使其成為一臺完整的一體化諧波閃爍分析儀。通過外置電流鉗(選件)，電流范圍可拓展到140 A 均方根值或更高。
